三视图-视图方向辨析（选非题）
问法模型：问’哪一项不可能是该多面体的视图’→选非题，将四个选项与前/后/左/右/上/下六个投影方向逐一匹配，排除可得到的视图，剩余项即答案
推理链
- 第1步：分析立体结构——多面体整体呈’椅状’（L形）：后方立一高块，底部向前伸出底板，高块顶部有凹槽切口（虚线示隐藏棱），右侧附一凸出小台阶，底部含斜棱/斜面
- 第2步：视图规则——投影时既要轮廓外形对应，又要凹槽、台阶、斜面等结构在投影面内产生的分界线（位置、高低比例）对应
- 第3步：A项整体为矩形、内部有竖向分界线、右端下层多一小格横线——与从前向后投影（主视方向）中小台阶与顶部切口棱线吻合，排除
- 第4步：B项左侧带斜线、随后台阶抬升——与从下往上投影（仰视方向）中底部轮廓及底部斜面斜棱的投影吻合，排除
- 第5步：C项呈阶梯状轮廓，右上方高块内有一横线——与从右往左投影（右视方向）中低台阶+高块、顶部凹槽形成的分界棱线位置吻合，排除
- 第6步：D项轮廓与C相同，但右上部分横线位置明显偏高（上方小方格比例变小），与凹槽切口在各投影方向中的实际棱线位置均不符，任何角度都无法得到，当选
最快解法：⚡ 方向排除法：先确认A（主视）、B（仰视）、C（右视）三个视图均可在六方向中找到对应而排除；C与D轮廓相同仅右上横线高低不同，重点比对凹槽切口投影产生的分界线位置，D不符即选D
易错点
- ⚠ 选非题误当选是题，误选’A/B/C中某项’而放过D
- ⚠ C与D轮廓相同，只差右上分界横线的位置高低，易忽略内部棱线比例而错判
- ⚠ 混淆左视与右视方向，误以为D可从左侧看到
母题抽象
🧩 当题干给出立体图形并问’哪项不可能是其视图’时，按六个方向逐一投影，先匹配外轮廓排除明显项，再对轮廓相同的选项重点比对内部棱线（切口、台阶）的位置比例，锁定制图不符项
同类特征：三视图、选非题（不可能）、椅状/L形多面体、顶部凹槽切口、右侧凸出小台阶、轮廓相近选项比对内部棱线
相关题
- 2374815（广东 2019，相关度1）
- 2387991（河北 2019，相关度1）
- 10204584（黑龙江 2024，相关度1）
- 12882042（甘肃 2025，相关度1）
- 16593205（青海 2024，相关度1）
题干

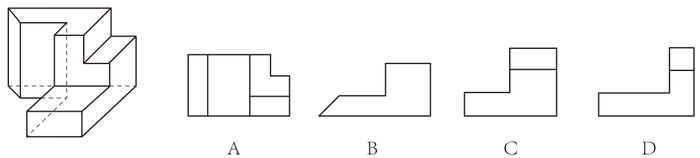

左图为给定的多面体，从任一角度观看，下面哪一项不可能是该多面体的视图？
选项
- A. A
- B. B
- C. C
- D. D ✅
官方解析
本题考查三视图。

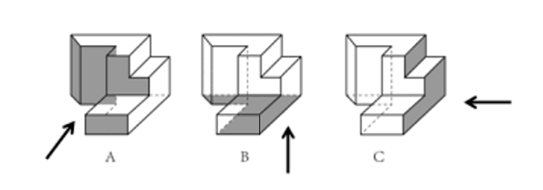

A项，从前往后观看，可以看到，为主视图，排除；
B项，从下往上观看，可以看到，为仰视图，排除；
C项，从右往左观看，可以看到，为右视图，排除；
D项，无法得到。
本题为选非题，故正确答案为D。
给定材料
（无）
