三视图-俯视图（正投影规律）
问法模型：给定立体图形的空间结构特征求俯视图 → 用’正投影逐棱投影’模型：垂直于底面的棱投影为点，其余棱按水平投影逐一落位后与选项对照
推理链
- 第1步：题干给出四棱锥’底面为矩形’且’其中一条棱垂直于底面’，俯视图即从物体正上方向下观察得到的正投影。
- 第2步：设垂直于底面的棱为PA（P为锥顶、A为垂足），则顶点P在俯视图中投影到矩形顶点A处，该棱本身投影缩为一点、不画线。
- 第3步：与其余三个底面顶点相连的三条侧棱投影：两条侧棱分别落在矩形两条边上（与底面矩形边重合），剩下一条侧棱投影为矩形的一条对角线。
- 第4步：故俯视图结构应为’矩形+一条完整对角线’。
- 第5步：逐项对照：A项只有矩形、无任何侧棱投影，排除；B项线段一端未落在矩形对角顶点上（不端点对端点），排除；D项画出两条对角线呈X形，相当于多出一条不存在的侧棱，排除；C项矩形加一条完整对角线，与推理一致。
- 第6步：结论：只有C项符合俯视图的正投影结果，故正确答案为C。
最快解法：⚡ 正投影法+排除法：抓住’垂直棱→顶点投影到矩形一角→侧棱投影=两条底边+一条对角线’，直接锁定’矩形+一条完整对角线’的C项；A无对角线、B对角线端点不落顶点、D为双对角线X形，均一票排除。
易错点
- ⚠ 误选A：把俯视图当成只画底面矩形，忽略侧棱在俯视方向上仍有投影线。
- ⚠ 误选D：误以为四条侧棱各投影为一条线，把对角线画成两条交叉成X形，实际垂直于底面的那条棱投影为点。
- ⚠ 误选B：混淆’对角线’与’一般斜线’，未核查线段两端是否精确落在矩形的对角顶点上。
母题抽象
🧩 当题干出现’立体几何体+求俯视图/三视图’特征时，用正投影法：垂直于投影面的棱投影为点、与其余顶点相连的棱投影为底面上的线段，再验证选项线段端点是否与几何要素（顶点、对角线）严格对应。
同类特征：四棱锥、底面为矩形、一条棱垂直于底面、俯视图、正投影、选项为矩形内线段组合
相关题
题干

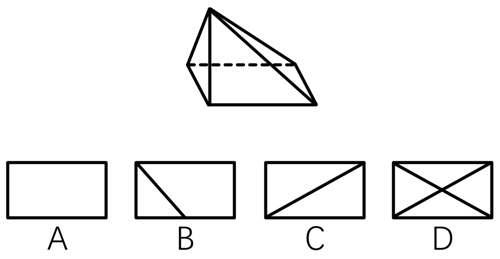

如图所示，四棱锥的底面为矩形，其中一条棱垂直于底面，那么该四棱锥的俯视图最有可能是（ ）。
选项
- A. A
- B. B
- C. C ✅
- D. D
官方解析
本题考查三视图中的俯视图，即从四棱锥的正上方向下观察得到的视图。已知四棱锥中有一条棱垂直于底面，其余三条棱与这条棱相交，因此从俯视角度观察，其余三条棱中应有两条棱与底面矩形边重合，另外一条棱为底面矩形的斜对角线，只有C项符合。 故正确答案为C。
