三视图-组合体侧面投影轮廓（立体拼合的视图判断）

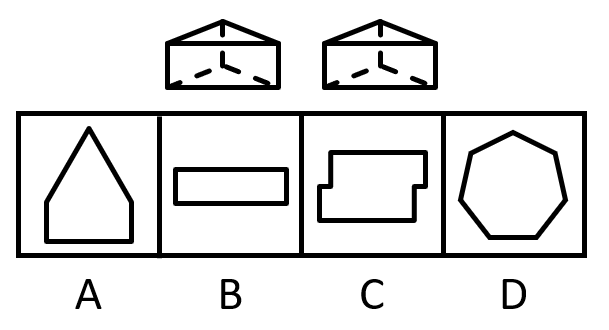

问法模型：‘由两个相同正三棱柱组合而成，侧面轮廓最不可能’→选非型三视图题：把每个选项轮廓当作组合体沿某一侧面方向的正投影，能构造出摆法的排除，唯一构造不出的当选。

推理链

第1步：题干限定物体由两个相同的正三棱柱组合而成，问侧面轮廓’最不可能’（选非题），只需对每个轮廓尝试构造一种摆法验证
第2步：正三棱柱投影规律——正对三角端面看轮廓为三角形，沿矩形侧面方向看轮廓为矩形，这两种基本形是拼出一切轮廓的组件
第3步：验证B——两根棱柱同向平放、矩形面对齐贴合（或立放对齐叠放），侧面外轮廓即矩形，B可得
第4步：验证C——两根平放棱柱沿棱长方向错开一段呈阶梯式叠放，侧面外轮廓出现台阶状凹角，C可得
第5步：验证A——下面一根平放（侧视呈矩形作’房身’），上面一根立放、三角端面朝向观察者（侧视呈三角形作’房顶’），组合投影即房形五边形，A可得
第6步：验证D——七边形轮廓需外轮廓围出7条边，而两根三棱柱无论怎样摆放，侧面投影外轮廓都由’矩形的4条边/三角形的3条边’拼接而成，只能呈现三边形、四边形、五边形或台阶形，无法围出D的七边形
第7步：A、B、C按图示摆法从侧面均可看到轮廓，排除；D项无法看到，选非题故正确答案为D

最快解法：⚡ 视图构造排除法：先易后难——B矩形由两根平放贴合直接得到、C台阶形由错位叠放得到、A房形五边形由’下平放+上立放’得到，三项均可构造而排除，剩下七边形D构造不出，直接当选。

🧩 当题干出现’若干相同柱体组合、问侧面/视图轮廓最不可能’时，用视图构造法：以’矩形（侧看）+三角形（端面看）‘为基本投影件对每个选项构造摆法验证，唯一构造不出的即为选非答案。

同类特征：两个相同的正三棱柱、组合体、侧面轮廓、最不可能（选非问法）、三视图/正投影、七边形与其他多边形边数辨析
