图形推理-三视图（观察方向假设与投影轮廓核对）
考点：图形推理 / 图形推理-三视图（观察方向假设与投影轮廓核对）
问法模型：题干问’从任一角度观看，哪项可能是该多面体的视图’→对每个选项假设一个观察方向（正/俯/仰/侧），将该方向下的投影轮廓与选项逐一核对
推理链
- 第1步：提取立体图结构特征：组合体含左侧带斜切面的长条、顶部小长方体凸起、右侧端部被斜切的横向块，关键细节是斜面端在不同方向投影呈梯形或矩形
- 第2步：解题规则为三视图逐一验证：给每个选项指定观察方向，比对投影外轮廓及内部线条形状
- 第3步：A项按’从下往上看’（仰视图）核对：右侧斜切块在该方向投影使右上角应为梯形，A项右上角不是梯形，排除
- 第4步：B项按’从前往后看’（正视图）核对：左侧竖长条、上方小矩形凸起、右侧横条的投影轮廓与B项完全一致
- 第5步：C项按’从上往下看’（俯视图）核对：左下角斜切端投影应为梯形而非长方形，排除
- 第6步：D项按’从右往左看’核对：右下角投影应为长方形而非梯形，排除
- 第7步：仅B项与其对应观察方向的投影完全吻合，故选B
最快解法：⚡ 方向假设法+细节排除法：先抓立体图中’斜切端面’这一特征部位，核对每个选项中该部位投影是梯形还是矩形，即可快速排除A、C、D锁定B
易错点
- ⚠ 观察方向对应错位：如把’从右往左看’与左视图方向混淆，导致轮廓比对错位
- ⚠ 只看整体轮廓相似，忽略斜切面在特定方向投影呈梯形还是矩形的细节差异
- ⚠ 忽略内部线条与局部凸起（顶部小长方体）在各视图中的位置变化
母题抽象
🧩 当题干出现’给定多面体，问哪项可能是其视图’特征时，用’方向假设+投影轮廓核对’方法，优先验证斜面/缺口处在各观察方向下呈梯形还是矩形。
同类特征：多面体三视图、从任一角度观看、斜切端面投影、逐项假设观察方向、梯形与矩形轮廓辨析、视图细节排除
相关题
（暂无）
题干

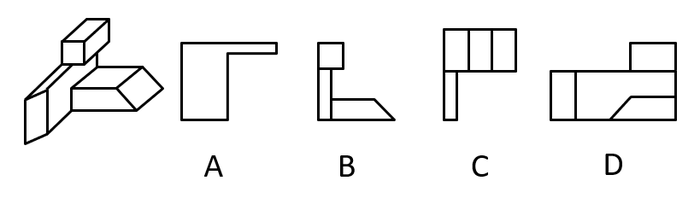

左图为给定的多面体，从任一角度观看，右边哪项可能是该多面体的视图？
选项
- A. A
- B. B ✅
- C. C
- D. D
官方解析
本题考查三视图，逐一分析选项。
A项：从下往上看，应如图所示
，题干A选项右上角应为梯形，排除；
B项：从前往后看，与题干一致，当选；
C项：从上往下看，应如图所示
，题干C选项左下角应为梯形而非长方形，排除；
D项：从右往左看，应如图所示
，题干D选项右下角应为长方形而非梯形，排除。
故正确答案为B。
