三视图-组合体视图辨析（相接处交线核查）
考点：图形推理 / 三视图-组合体视图辨析（相接处交线核查）
问法模型：‘不可能是该立体图形视图’的选非问法 → 为每个选项找到对应观察方向，逐一核查外轮廓与内部线条，与真实投影不符者即为答案
推理链
- 第1步：题干立体图形为组合体：带阶梯凹槽的主体、顶部左上角的小长方体、右上角的小圆柱。
- 第2步：采用三视图投影核查法：从不同方向投影时，外轮廓与内部可见线条（分界线、交线）必须同时匹配。
- 第3步：B、C、D三项按图中箭头方向观察，凸起、圆、切角等轮廓及细节均能与某一方向的投影对应，均可看到，排除。
- 第4步：A项对应正视方向：左侧凸起为顶部小长方体，右侧凸起为小圆柱投影所得的矩形。
- 第5步：圆柱坐落在下方立体顶面上，两者相接处存在真实交线，正视图中圆柱与下方立体的连接处应有一条横线。
- 第6步：A项右侧凸起与主体连接处没有这条横线，与真实投影矛盾，故A不可能是题干立体图形的视图，本题为选非题，选A。
最快解法：⚡ 排除+找茬法：B、C、D按箭头方向均能观察得到，直接排除；聚焦A核查圆柱与主体连接处——真实视图必有一横线，A缺线，锁定答案。
易错点
- ⚠ 只比对整体外轮廓相似就认定是正确视图，忽略相接处分界横线等内部细节线条
- ⚠ 混淆’相切无线’与’相接有线’两种投影情形，误以为圆柱与主体连接处可以不画线
- ⚠ 选非题审题失误，把’不可能的视图’当成’可能的视图’，误选能看到的B、C、D
母题抽象
🧩 当题干出现’组合立体图形+问不可能的视图’时，用逐项匹配观察方向并核查两立体相接/相切处线条有无的方法，轮廓吻合但缺内部交线的选项即为答案。
同类特征：三视图选非题、组合立体图形、顶部小圆柱、凹槽阶梯底座、连接处横线、箭头指示观察方向
相关题
- 2387649（浙江 2019，相关度1）
题干

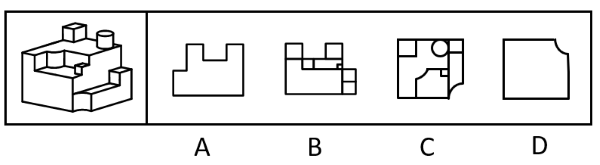

下列立体图形的视图不可能是所给四个选项中的哪一个？
选项
- A. A ✅
- B. B
- C. C
- D. D
官方解析

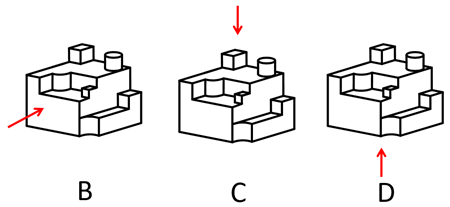

本题考查三视图。B、C、D三项：如下图所示，按图中箭头方向观察，均可看到，排除。

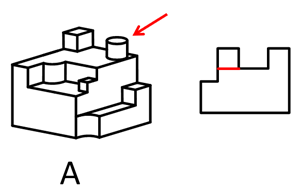

A项：如下图所示，按图中箭头方向观察立体图形，圆柱与下方立体图形的连接处应有一条横线，故该项不是题干立体图形的视图，当选。
本题为选非题，故正确答案为A。
给定材料
（无）
