三视图-立体组合体的正面平视图
问法模型：问’立体积木组合的正面平视图是哪个’→ 用三视图投影法：从正前方按列×行投影，只画朝向正面的可见面，其余为空白格。
推理链
- 第1步：题干为多个小正方体的立体组合，可见面上标有字母：B在左上块、A在中前块、D在最前下块、C在右侧块。
- 第2步：正面平视图规则——从正前方投影，按’列×层’展开；同一视线上前后重叠只画最前的可见面，朝向侧面的面（如C所在面）不进入正面投影。
- 第3步：分列投影题干立体图：最左列上下可见三个正方形高度，且最上面是字母B所在的面；中间列可见字母A与字母D所在的两个面（A上、D下）；最右列投影出一个无字母的空白面。
- 第4步：对照选项A：左列三格且顶格为B，中列为A、D，右列为空白——与投影结果完全吻合。
- 第5步：排除法验证干扰项：B项把D错移到左列底部、并让侧向的C面入了正视图；C项把B、A、D挤在同一中列且左列只有两格；D项右列空白格画在中行而非最下行。仅A符合，故选A。
最快解法：⚡ 分列投影法+排除法：正面看口诀’数列数层数、字母对位、侧向面不画’——左列3格顶为B、中列A上D下、右列空白，与A项逐格吻合，直接锁定；再用’C朝侧面不入图’秒杀B。
易错点
- ⚠ 把朝向侧面的C面误画进正面视图（正是B项设置的坑），混淆了’正面’与’侧面’的投影方向。
- ⚠ 忽略同一视线上前后遮挡及各面所属的列，把B、A、D误当作同一列（C项的坑）。
- ⚠ 空白面位置错判：最右侧空白格应与D同一行（最下行），D项错把空白格画在中行。
母题抽象
🧩 当题干给出立体积木组合并要求’某方向平视图’时，用’正面分列投影＋只画朝向该向的面＋同列分层数格’三步核对字母与空白格位置。
同类特征：正面平视图问法、小正方体立体组合、可见面标注字母B/A/C/D、同视线前后遮挡、侧面字母不入正视图、空白面对应空白格
相关题
（暂无）
题干

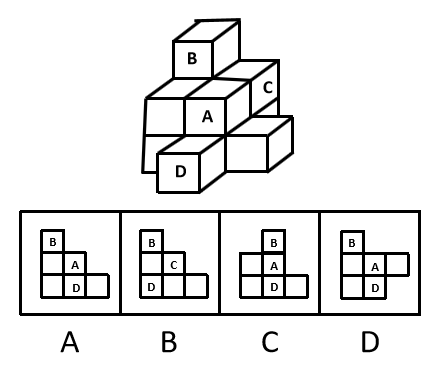

下面四个选项中，是题干图形的正面平视图的是：
选项
- A. A ✅
- B. B
- C. C
- D. D
官方解析
本题考查三视图。题干图形的正面平视图应该是最左侧有三个正方形且最上边是字母B所在的面，中间是字母A和D所在的两个面，最右侧是一个空白面，对应A选项。 故正确答案为A。
